اشنایی با تایمرهای plc زیمنس با راهنمای پیکگربندی راه اندازی و برنامه نویسی

تایمرهای plc زیمنس یکی از اجزای اساسی در برنامه نویسی PLC هستند که برای زمان بندی و تنظیم فرآیندهای مختلف در یک سیستم استفاده می شوند. PLC زیمنس با ارائه مجموعه ای از تایمرهای متنوع، این امکان را فراهم می آورد که کاربران بتوانند عملیات مختلف را با دقت و هماهنگی بالایی اجرا کنند. در این مقاله، به بررسی انواع تایمرهای موجود در PLC زیمنس و نحوه عملکرد آن ها در صنایع مختلف پرداخته خواهد شد.

تایمرهای PLC زیمنس در دو نوع اصلی تایمرهای OFF Delay و ON Delay طراحی شده اند که هر کدام کاربردهای خاص خود را دارند. تایمرهای ON Delay به منظور تأخیر در شروع فرآیندها و تایمرهای OFF Delay برای تأخیر در خاتمه فرآیندها استفاده می شوند. همچنین تایمرهای درون خطی نیز به گونه ای طراحی شده اند که به کاربران اجازه می دهند تا عملیات مختلف را با زمان بندی دقیق تری انجام دهند. استفاده بهینه از این تایمرها در سیستم های اتوماسیون صنعتی می تواند موجب بهبود کارایی، کاهش هزینه ها و افزایش دقت در فرآیندهای تولیدی شود.

در نهایت، مقاله به اهمیت انتخاب صحیح تایمر برای هر فرآیند و نحوه تنظیم پارامترهای آن در نرم افزارهای برنامه نویسی مانند TIA Portal پرداخته و راهکارهایی برای بهینه سازی عملکرد سیستم های اتوماسیون ارائه می دهد. بررسی دقیق عملکرد تایمرها و تاثیر آن ها بر کیفیت و سرعت اجرای فرآیندها می تواند به مهندسان و تکنسین ها کمک کند تا سیستم های پیچیده تر را با دقت و کارایی بیشتری کنترل کنند.

منظور از تایمرهای plc زیمنس چیست؟

تایمرهای پی ال سی زیمنس ابزارهایی هستند که در سیستم های اتوماسیون صنعتی برای زمان بندی و مدیریت فرآیندهای مختلف استفاده می شوند. این تایمرها به وسیله واحد کنترل PLC، زمان دقیق شروع و پایان عملیات های مختلف را تنظیم می کنند و این امکان را فراهم می آورند که فرآیندهای تولیدی به طور دقیق تر و هماهنگ تر اجرا شوند. در سیستم های صنعتی پیچیده، بسیاری از فرآیندها نیاز به تأخیر یا زمان بندی دارند تا با دیگر اجزاء سیستم به طور صحیح هماهنگ شوند، و تایمرهای PLC زیمنس این قابلیت را فراهم می آورند. تایمرهای PLC زیمنس معمولاً از انواع مختلفی چون تایمرهای تأخیر در شروع (ON Delay) و تأخیر در پایان (OFF Delay) برخوردارند که هرکدام کاربرد خاص خود را در سیستم های مختلف دارند.

هدف اصلی از استفاده از تایمرهای PLC زیمنس، کنترل زمان و هماهنگی بین اجزاء مختلف سیستم است. این تایمرها با دقت بالا قادر به انجام عملیات های مختلف مانند راه اندازی موتور، قطع یا وصل کردن فرآیندهای تولید و یا انجام عملیات خاص در زمان های مشخص می باشند. با استفاده از این تایمرها، مهندسان و تکنسین ها می توانند سیستم های پیچیده تر را به طور مؤثرتر کنترل کنند و فرآیندهای مختلف را بدون نیاز به دخالت دستی مدیریت کنند. در نتیجه، استفاده از تایمرها باعث بهبود دقت، کاهش خطاها و افزایش بهره وری در صنایع می شود.

مزایای استفاده از تایمرهای PLC زیمنس در سیستم های اتوماسیون

استفاده از تایمرهای PLC زیمنس در سیستم های اتوماسیون صنعتی مزایای متعددی به همراه دارد که موجب بهبود کارایی، کاهش هزینه ها و افزایش دقت در فرآیندها می شود. در زیر برخی از مهم ترین مزایای استفاده از این تایمرها آورده شده است:

• افزایش دقت در زمان بندی فرآیندها
  تایمرهای PLC زیمنس به مهندسان این امکان را می دهند که فرآیندهای زمانی دقیق را به طور خودکار کنترل کنند و از بروز خطاهای انسانی جلوگیری نمایند.

• کاهش هزینه ها
  با استفاده از تایمرها، نیاز به نیروی کار اضافی برای نظارت و مدیریت زمان بندی ها کاهش می یابد. این امر به صرفه جویی در هزینه های نیروی کار و افزایش بهره وری منجر می شود.

• بهبود بهره وری سیستم ها
  تایمرهای زیمنس به طور مؤثر فرآیندهای تولیدی را هماهنگ کرده و باعث می شوند که ماشین آلات و تجهیزات به بهترین شکل ممکن کار کنند. این هماهنگی موجب بهبود عملکرد کلی سیستم و افزایش بهره وری می شود.

• کاهش خطاهای عملیاتی
  استفاده از تایمرها در فرآیندهای اتوماسیون صنعتی به کاهش خطاها و اشتباهات ناشی از تاخیرهای زمانی یا اشتباهات دستی کمک می کند.

• انعطاف پذیری بالا
  تایمرهای PLC زیمنس با انواع مختلف و تنظیمات پیشرفته، این امکان را فراهم می کنند که به راحتی زمان بندی های مختلف و پیچیده را پیاده سازی کرده و فرآیندهای خاص هر صنعت را به طور دقیق کنترل کنید.

• افزایش ایمنی
  تایمرها در بسیاری از فرآیندها نقش حیاتی در ایمنی دارند. به عنوان مثال، در سیستم های پمپاژ یا ماشین آلات که نیاز به تأخیر در راه اندازی یا توقف دارند، استفاده از تایمرها می تواند ایمنی سیستم را ارتقا دهد و از بروز مشکلات جدی جلوگیری کند.

• یکپارچگی در سیستم های پیچیده
  در سیستم های اتوماسیون پیچیده، تایمرها باعث یکپارچگی بین بخش های مختلف سیستم می شوند. به عنوان مثال، می توانند تأخیرات دقیق بین مراحل مختلف فرآیند را ایجاد کرده و از هماهنگی دقیق بین بخش ها اطمینان حاصل کنند.

• صرفه جویی در زمان
  تایمرها فرآیندهای زمان بر را به طور خودکار انجام می دهند، که این امر باعث می شود زمان مورد نیاز برای انجام عملیات های مختلف کاهش یابد و کارآیی کلی سیستم افزایش یابد.

• بهینه سازی مصرف انرژی
  در برخی از صنایع مانند سیستم های تهویه یا سرمایشی، تایمرها می توانند به طور خودکار دستگاه ها را تنها در مواقع ضروری فعال کنند، که این امر به بهینه سازی مصرف انرژی کمک می کند.

انواع تایمرهای موجود در PLC زیمنس

تایمرها در کنترلرهای منطقی برنامه پذیر زیمنس، به ویژه در سری های S7، نقش کلیدی در زمان بندی دقیق فرآیندهای صنعتی دارند. در نرم افزار TIA Portal این تایمرها به صورت بلوک های آماده (IEC Timer) در دسترس هستند و به سادگی در زبان های برنامه نویسی LAD ،FBD و SCL قابل استفاده اند. در ادامه مهم ترین انواع تایمرهای PLC زیمنس معرفی می شوند.

تایمر TON (On-Delay Timer)

عملکرد تایمر TON

تایمر TON یا تایمر تأخیر در وصل، پرکاربردترین نوع تایمر در PLC زیمنس است. زمانی که ورودی این تایمر فعال می شود، شمارش زمان آغاز شده و پس از سپری شدن زمان تنظیم شده (Preset Time)، خروجی فعال می گردد. اگر قبل از اتمام زمان، ورودی غیرفعال شود، تایمر ریست شده و خروجی فعال نخواهد شد.

کاربردهای تایمر TON

از این تایمر معمولاً برای ایجاد تأخیر در روشن شدن تجهیزات مانند موتور، پمپ یا شیر برقی استفاده می شود. برای مثال، در یک خط تولید می توان تنظیم کرد که پس از فشردن دکمه استارت، موتور با چند ثانیه تأخیر روشن شود تا سایر شرایط سیستم مهیا گردد.

تایمر TOF (Off-Delay Timer)

عملکرد تایمر TOF

تایمر TOF یا تایمر تأخیر در قطع، زمانی فعال می شود که ورودی آن غیرفعال گردد. در این حالت، خروجی برای مدت زمان تنظیم شده همچنان فعال باقی می ماند و پس از پایان زمان تعیین شده، خاموش می شود.

کاربردهای تایمر TOF

این تایمر در شرایطی استفاده می شود که لازم است پس از قطع یک سیگنال، تجهیز برای مدت مشخصی به کار خود ادامه دهد. به عنوان مثال، برای ادامه کار فن خنک کننده پس از خاموش شدن دستگاه اصلی.

تایمر TP (Pulse Timer)

عملکرد تایمر TP

تایمر TP یا تایمر پالسی، با دریافت لبه بالارونده سیگنال ورودی، یک پالس با مدت زمان مشخص در خروجی ایجاد می کند. حتی اگر ورودی سریعاً غیرفعال شود، خروجی تا پایان زمان تنظیم شده فعال باقی می ماند.

کاربردهای تایمر TP

از این تایمر برای تولید پالس های زمانی دقیق استفاده می شود؛ مانند ارسال سیگنال لحظه ای برای تحریک یک رله، شمارنده یا راه اندازی کوتاه مدت یک عملگر.

تایمرهای نگهدارنده (Retentive Timer)

عملکرد تایمرهای Retentive

در برخی از PLCهای زیمنس مانند سری های SIMATIC S7-1200 و SIMATIC S7-1500 امکان استفاده از تایمرهای نگهدارنده وجود دارد. این تایمرها در صورت قطع شدن ورودی یا حتی قطع برق، مقدار زمان سپری شده را حفظ می کنند (در صورت تنظیم به حالت Retain).

کاربرد تایمرهای Retentive

این نوع تایمر در فرآیندهایی کاربرد دارد که نباید با قطع لحظه ای سیستم، زمان سپری شده از بین برود؛ مانند فرآیندهای حرارتی، خشک کن ها یا مراحل زمان بر تولید.

تایمرهای IEC در مقایسه با تایمرهای قدیمی S5

تایمرهای IEC

در نسل های جدید PLC زیمنس، تایمرهای IEC جایگزین تایمرهای قدیمی شده اند. این تایمرها دارای دقت بالاتر، ساختار استاندارد و قابلیت استفاده آسان تر در محیط برنامه نویسی هستند.

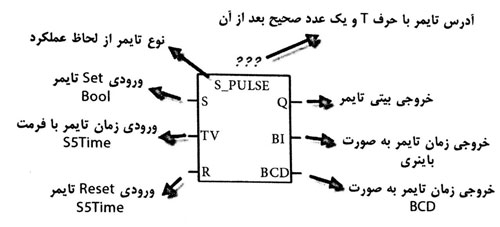

تایمرهای S5

در PLCهای قدیمی تر مانند سری S7-300 از ساختار تایمرهای S5 استفاده می شد که دارای فرمت خاص زمان (مانند S5T#) بودند. این تایمرها امروزه کمتر مورد استفاده قرار می گیرند و بیشتر در پروژه های قدیمی دیده می شوند.

عملکرد تایمرهای PLC زیمنس در برنامه نویسی

PLCهای زیمنس با ارائه تایمرهای متنوع به مهندسان اتوماسیون این امکان را می دهند که فرآیندهای صنعتی را با دقت بالا و به طور هماهنگ زمان بندی کنند. استفاده از تایمرها در برنامه نویسی PLC، به ویژه در زبان های رایج مانند Ladder Logic و FBD، به مهندسان کمک می کند تا فرآیندهای پیچیده را به طور مؤثر مدیریت کرده و به راحتی زمان بندی ها را تنظیم کنند. این مقاله به بررسی نحوه استفاده از تایمرها در برنامه نویسی PLC زیمنس و مثال های کاربردی آن ها می پردازد.

نحوه استفاده از تایمرها در زبان های برنامه نویسی PLC

1. استفاده از تایمرها در زبان Ladder Logic

Ladder Logic (یا گراف نردبانی) یکی از رایج ترین زبان های برنامه نویسی برای PLC زیمنس است که شبیه به نمودارهای سیم بندی الکتریکی طراحی شده است. در این زبان، تایمرها به صورت بلوک های دستور قرار می گیرند که به راحتی می توان از آن ها برای تأخیر در عملیات ها و زمان بندی فرآیندهای مختلف استفاده کرد.

در Ladder Logic، تایمرها معمولاً به صورت تایمرهای TON (ON Delay Timer) یا TOF (OFF Delay Timer) معرفی می شوند. در این زبان، تایمرها با استفاده از نمادهای خاص برای ورودی ها و خروجی ها نشان داده می شوند. برای مثال، یک تایمر ON Delay به صورت زیر در Ladder Logic ظاهر می شود:

در این مثال، زمانی که ورودی I1 فعال شود، تایمر TON شروع به شمارش زمان می کند و پس از 10 ثانیه، خروجی Q1 فعال می شود.

2. استفاده از تایمرها در زبان FBD (Functional Block Diagram)

زبان FBD یک زبان برنامه نویسی گرافیکی است که در آن بلوک های مختلف عملکردی (مانند تایمرها، شمارنده ها و بلوک های منطقی) به صورت نمودارهای بلوکی چیده می شوند. تایمرها در FBD به صورت بلوک های آماده قابل استفاده هستند که می توان آن ها را با ورودی ها و خروجی های دلخواه متصل کرد.

برای مثال، یک تایمر ON Delay در FBD به صورت بلوکی با ورودی و خروجی مشخص نمایش داده می شود:

در این بلوک، ورودی I1 باعث شروع تایمر می شود و پس از مدت زمان تنظیم شده (مثلاً 10 ثانیه)، خروجی Q1 فعال می شود.

مثال های کاربردی در برنامه نویسی PLC زیمنس

مثال 1: کنترل روشن شدن موتور با تأخیر

در یک سیستم اتوماسیون صنعتی، گاهی اوقات نیاز داریم تا یک موتور با تأخیر زمانی روشن شود. برای انجام این کار، می توان از تایمر TON استفاده کرد. در مثال زیر، زمانی که دکمه استارت (I1) فشار داده می شود، موتور (Q1) پس از 5 ثانیه روشن می شود.

Ladder Logic:

در اینجا، تایمر TON بعد از فعال شدن ورودی I1 به مدت 5 ثانیه منتظر می ماند و سپس خروجی Q1 را فعال می کند تا موتور روشن شود.

مثال 2: ایجاد تأخیر در خاموش شدن یک فن

در یک سیستم تهویه، ممکن است نیاز به این باشد که فن به محض خاموش شدن سیستم اصلی (ورودی I2) به مدت چند ثانیه ادامه به کار دهد. برای این کار از تایمر TOF (OFF Delay) استفاده می کنیم. در این مثال، زمانی که ورودی I2 غیرفعال می شود، تایمر TOF برای 10 ثانیه ادامه به کار می دهد و سپس خروجی Q2 (فن) را غیرفعال می کند.

Ladder Logic:

در اینجا، تایمر TOF پس از غیرفعال شدن ورودی I2 برای 10 ثانیه فن (Q2) را روشن نگه می دارد.

مثال 3: تایمر پالس برای راه اندازی لحظه ای یک دستگاه

در برخی سیستم ها نیاز است که یک دستگاه یا عملگر به صورت لحظه ای راه اندازی شود و سپس بلافاصله متوقف گردد. برای این نوع کاربرد، می توان از تایمر TP (Pulse Timer) استفاده کرد. زمانی که ورودی فعال می شود، تایمر یک پالس به مدت زمان مشخص ایجاد می کند و خروجی را فعال می کند.

FBD:

در این مثال، وقتی ورودی I1 فعال می شود، تایمر TP به مدت 1 ثانیه فعال می شود و خروجی Q1 (دستگاه) به مدت 1 ثانیه روشن می ماند.

کاربردهای تایمرهای PLC زیمنس در صنایع مختلف

تایمرهای PLC زیمنس نقش اساسی در صنایع مختلف ایفا می کنند. این تایمرها به ویژه در فرآیندهایی که نیاز به زمان بندی دقیق دارند، می توانند کمک شایانی در بهبود بهره وری، کاهش خطاها و بهینه سازی عملکرد سیستم ها داشته باشند. در ادامه به بررسی کاربرد تایمرهای PLC زیمنس در برخی از صنایع مهم می پردازیم.

صنایع تولیدی

در صنایع تولیدی، تایمرهای PLC زیمنس برای مدیریت و زمان بندی دقیق مراحل مختلف فرآیندهای تولیدی استفاده می شوند. یکی از مهم ترین کاربردها، زمان بندی عملیات هایی مانند راه اندازی و توقف ماشین آلات، کنترل فرآیندهای پیچیده و نظارت بر عملیات هایی است که نیاز به تأخیر در زمان دارند.

• کنترل تأخیر در راه اندازی ماشین آلات: برای مثال، تایمر TON می تواند برای راه اندازی تدریجی ماشین آلات در خطوط تولید با تأخیر زمانی مشخص استفاده شود تا به طور خودکار از بار اضافی بر سیستم جلوگیری کند.

• زمان بندی عملیات مونتاژ: در خطوط مونتاژ که نیاز به هماهنگی دقیق بین چندین بخش دارند، تایمرها می توانند تأخیرهای زمانی مناسب را برای انتقال قطعات یا اعمال فرآیندهای مختلف فراهم کنند.

صنایع خودروسازی

در صنعت خودروسازی، تایمرهای PLC زیمنس برای اتوماسیون فرآیندهای تولید و مونتاژ خودرو به طور وسیع مورد استفاده قرار می گیرند. این صنعت نیاز به زمان بندی دقیق و هماهنگی بین قسمت های مختلف خط تولید دارد. برخی از کاربردهای مهم در این صنعت عبارتند از:

• مدیریت تأخیر در عملیات رنگ آمیزی: در فرآیند رنگ آمیزی خودرو، تایمرها برای مدیریت زمان های لازم برای خشک شدن رنگ و انتقال خودرو به مرحله بعدی استفاده می شوند.

• کنترل زمان بندی جابه جایی قطعات: تایمرها به طور مؤثر در زمان بندی انتقال قطعات از یک ایستگاه به ایستگاه دیگر، به ویژه در زمان های پیچیده مونتاژ، نقش دارند.

صنایع شیمیایی

در صنایع شیمیایی، تایمرهای PLC زیمنس برای نظارت و کنترل دقیق فرآیندهایی که نیاز به زمان بندی خاص دارند، کاربرد فراوانی دارند. این تایمرها برای حفظ ایمنی و دقت در عملیات های حساس استفاده می شوند.

• زمان بندی فرآیندهای واکنش شیمیایی: تایمرها به منظور کنترل مدت زمان هر واکنش شیمیایی و جلوگیری از واکنش های غیرمنتظره یا ایجاد شرایط خطرناک استفاده می شوند.

• کنترل تأخیر در سیستم های پمپاژ: در سیستم های پمپاژ مواد شیمیایی یا مایعات، تایمرها برای زمان بندی پمپاژ و جلوگیری از ارسال مواد اضافی یا کمبود مواد به مخازن استفاده می شوند.

صنایع غذایی و دارویی

در صنایع غذایی و دارویی، تایمرها برای تضمین کیفیت و ایمنی محصولات از طریق کنترل دقیق زمان بندی فرآیندها استفاده می شوند. این فرآیندها معمولاً شامل مراحل حساس پخت، سرد کردن، بسته بندی و ذخیره سازی هستند.

• کنترل زمان پخت و فرآیندهای حرارتی: در صنعت تولید غذا، تایمرها به منظور کنترل زمان دقیق پخت و فرآیندهای حرارتی مواد غذایی برای رسیدن به شرایط بهداشتی و کیفیت مطلوب استفاده می شوند.

• زمان بندی مراحل بسته بندی: در خطوط بسته بندی مواد غذایی یا دارویی، تایمرها برای جلوگیری از وقوع هر گونه خطا در فرآیند بسته بندی و اطمینان از بسته بندی دقیق محصولات استفاده می شوند.

دیگر صنایع (نفت و گاز، معدن و انرژی)

در صنایع نفت و گاز، معدن و انرژی، تایمرها برای زمان بندی فرآیندهای پیچیده و ایمن مانند شروع یا توقف ماشین آلات و کنترل تأخیرهای مورد نیاز در سیستم های حساس استفاده می شوند. این صنایع نیاز به زمان بندی بسیار دقیق دارند تا خطرات احتمالی به حداقل برسد.

• کنترل زمان بندی موتورهای پمپ در پالایشگاه ها: در پالایشگاه ها و تأسیسات نفتی، تایمرها برای کنترل زمان بندی پمپ ها و تجهیزات برای جلوگیری از آسیب به سیستم ها و حفظ جریان دقیق مایعات استفاده می شوند.

• کنترل عملیات حفاری در معادن: تایمرها در صنعت معدن برای زمان بندی عملیات حفاری و انتقال مواد از معادن به سیستم های پردازش استفاده می شوند.

مقایسه تایمرهای PLC زیمنس با سایر برندهای موجود

تایمرهای PLC یکی از اجزای اساسی در سیستم های اتوماسیون صنعتی هستند که برای زمان بندی و هماهنگی فرآیندهای مختلف استفاده می شوند. برندهای مختلف PLC، مانند زیمنس، راکول، اشنایدر الکتریک، و هانیول، تایمرهای خاص خود را ارائه می دهند که هر کدام ویژگی ها و قابلیت های منحصر به فردی دارند. در این بخش، مقایسه ای میان تایمرهای PLC زیمنس و سایر برندها از جنبه های مختلف عملکردی، قابلیت ها و مزایا انجام می دهیم.

تفاوت های عملکردی تایمرهای PLC زیمنس با سایر برندها

• دقت زمان بندی: تایمرهای زیمنس در مقایسه با بسیاری از برندها دقت بسیار بالاتری دارند. این دقت به ویژه در فرآیندهای حساس و زمان بندی دقیق بسیار اهمیت دارد.

• تنوع انواع تایمرها: زیمنس انواع مختلف تایمرها مانند TON (ON Delay Timer)، TOF (Off Delay Timer)، TP (Pulse Timer)، و Retentive Timer را ارائه می دهد که در مقایسه با سایر برندها تنوع بیشتری دارند.

• پشتیبانی از زبان های برنامه نویسی مختلف: زیمنس امکان استفاده از تایمرها را در زبان های مختلف برنامه نویسی PLC مانند Ladder Logic، FBD، و SCL فراهم می کند. در برخی برندها، پشتیبانی از زبان های برنامه نویسی محدودتر است.

قابلیت ها و مزایای تایمرهای PLC زیمنس

• سادگی در برنامه نویسی: تایمرهای زیمنس در نرم افزار TIA Portal بسیار ساده و راحت در دسترس هستند و به برنامه نویسان این امکان را می دهند تا برنامه های پیچیده را با حداقل کد بنویسند.

• مقاومت در برابر شرایط محیطی سخت: تایمرهای PLC زیمنس برای استفاده در محیط های صنعتی با شرایط سخت طراحی شده اند و به طور خاص برای دماهای بالا، لرزش ها و شرایط مرطوب مقاوم هستند.

• سرعت بالای پردازش: تایمرهای زیمنس دارای سرعت پردازش بسیار بالایی هستند که در صنایع با فرآیندهای سریع و حساس، مزیت بزرگی به شمار می رود.

• قابلیت پشتیبانی از تایمرهای Retentive: زیمنس به طور گسترده ای از تایمرهای Retentive (نگهدارنده) پشتیبانی می کند که می توانند زمان های سپری شده را حتی پس از قطع برق یا خاموش شدن سیستم حفظ کنند. این ویژگی در برخی برندها موجود نیست.

جدول مقایسه تایمرهای PLC زیمنس با سایر برندها

تایمرهای PLC زیمنس به خاطر دقت بالا، تنوع مدل ها، قابلیت پشتیبانی از زبان های مختلف برنامه نویسی، و پشتیبانی از تایمرهای Retentive (نگهدارنده)، به عنوان یکی از بهترین گزینه ها برای اتوماسیون صنعتی شناخته می شوند. این تایمرها برای صنایع با نیاز به دقت بالا و زمان بندی دقیق، انتخاب ایده آلی هستند. در مقایسه با سایر برندها مانند راکول، اشنایدر الکتریک و هانیول، تایمرهای زیمنس مزایای زیادی دارند، به ویژه در زمینه سرعت پردازش، مقاومت در برابر شرایط محیطی و قابلیت های برنامه نویسی. با این حال، برندهای دیگر نیز در برخی زمینه ها نقاط قوت خاص خود را دارند که ممکن است برای کاربردهای خاص مناسب باشند.

نحوه تنظیم و پیکربندی تایمرها در نرم افزار TIA Portal

نرم افزار TIA Portal (Totally Integrated Automation Portal) یک ابزار قدرتمند برای برنامه نویسی، پیکربندی، و عیب یابی سیستم های اتوماسیون زیمنس است. این نرم افزار به ویژه برای برنامه نویسی و تنظیم تایمرهای مختلف در PLCهای زیمنس طراحی شده است. در این بخش، نحوه تنظیم و پیکربندی تایمرها در TIA Portal، همراه با مراحل مختلف برنامه نویسی و تنظیمات پیشرفته آن ها، توضیح داده می شود.

1. ایجاد یک پروژه جدید در TIA Portal

برای شروع، ابتدا باید یک پروژه جدید در نرم افزار TIA Portal ایجاد کنید:

1. نرم افزار TIA Portal را باز کنید.

2. از منوی “File” گزینه “New Project” را انتخاب کنید.

3. یک نام برای پروژه خود انتخاب کنید و مسیر ذخیره آن را مشخص کنید.

4. بعد از ایجاد پروژه، از پنل سمت چپ، PLC زیمنس خود را انتخاب کرده و به پروژه اضافه کنید.

2. اضافه کردن تایمر به برنامه

در TIA Portal، تایمرها به صورت بلوک های آماده در دسترس هستند که به راحتی می توان آن ها را در برنامه قرار داد. در اینجا نحوه استفاده از تایمرها در زبان های مختلف برنامه نویسی (Ladder Logic و FBD) توضیح داده می شود:

2.1. استفاده از تایمر در Ladder Logic

1. در برنامه “Main [OB1]”، به “Ladder” بروید.

2. در جعبه ابزار سمت راست، گزینه “Timers” را پیدا کنید.

3. تایمر مورد نظر خود (TON، TOF یا TP) را انتخاب کرده و به نمودار Ladder اضافه کنید.

4. برای تایمر TON، بلوک آن را به شکل زیر در برنامه قرار دهید:

   |—-[ I1 ]—-( TON )—-[ Q1 ]—-|
   | |
   | Preset Time: 5s |

5. در اینجا:

   • I1: ورودی برای فعال کردن تایمر.

   • TON: تایمر ON Delay.

   • Q1: خروجی که پس از سپری شدن 5 ثانیه فعال می شود.

   • Preset Time: زمان پیش فرض برای تایمر (در اینجا 5 ثانیه).

2.2. استفاده از تایمر در FBD

1. به برنامه “Main [FB1]” بروید و به زبان FBD تغییر دهید.

2. از جعبه ابزار، تایمر TON یا هر تایمر دیگری را انتخاب کرده و به نمودار FBD اضافه کنید.

3. ساختار مشابهی در FBD خواهید داشت که به شکل زیر خواهد بود:

   |—-[ I1 ]—-[ TON ]—-[ Q1 ]—-|
   | |
   | Preset Time: 5s |

4. در اینجا:

   • I1: ورودی تایمر.

   • TON: تایمر ON Delay.

   • Q1: خروجی تایمر.

   • Preset Time: مدت زمان تأخیر.

3. تنظیمات پیشرفته تایمرها

در TIA Portal، می توانید تنظیمات پیشرفته ای برای تایمرها انجام دهید که عملکرد آن ها را بسته به نیازهای خاص شما تغییر دهد.

3.1. تنظیم زمان تایمر

1. روی تایمر (مثلاً TON) کلیک کنید تا ویژگی های آن در پنل Properties نمایش داده شود.

2. مقدار Preset Time را تنظیم کنید. این زمان به طور معمول به میلی ثانیه تنظیم می شود، اما می توانید آن را به ثانیه، دقیقه یا ساعت نیز تنظیم کنید.

3. برای تایمرهای TON، می توانید زمان تأخیر شروع (Delay) را تغییر دهید.

4. برای تایمرهای TOF، مدت زمان تأخیر برای غیرفعال کردن خروجی پس از غیرفعال شدن ورودی تنظیم می شود.

3.2. استفاده از تایمرهای Retentive

تایمرهای Retentive به شما امکان می دهند که زمان سپری شده از تایمر حتی پس از قطع برق یا ریست شدن PLC حفظ شود.

1. در پنل Properties تایمر، گزینه Retentive را انتخاب کنید.

2. در این حالت، مقدار Accumulated Time (زمان انباشته شده) بعد از قطع یا خاموشی سیستم حفظ می شود و تایمر از زمانی که متوقف شده، ادامه خواهد یافت.

3.3. استفاده از تایمر برای تولید پالس

برای تولید پالس های زمانی (مانند تایمر TP) می توانید از ویژگی های مختلف تایمر در TIA Portal استفاده کنید:

1. Preset Time را به مدت زمان پالس تنظیم کنید.

2. Pulse Output را فعال کنید تا بعد از سپری شدن زمان، خروجی تایمر به صورت پالس یک بار فعال شود.

4. تست و عیب یابی برنامه

پس از نوشتن برنامه، باید آن را تست کنید تا اطمینان حاصل کنید که تایمرها به درستی عمل می کنند:

1. پس از اضافه کردن تایمر به برنامه، از پنل سمت راست گزینه “Simulation” را انتخاب کنید.

2. Simulation را فعال کنید تا سیستم به طور مجازی اجرا شود.

3. سپس، می توانید مقدار ورودی ها را تغییر داده و تأثیر آن ها را بر خروجی ها و زمان تایمرها مشاهده کنید.

5. دانلود برنامه به PLC

پس از اتمام برنامه نویسی و تست آن، می توانید برنامه را به PLC زیمنس خود دانلود کنید:

1. از منوی “Download” در نرم افزار TIA Portal استفاده کنید.

2. PLC خود را انتخاب کرده و برنامه را به آن ارسال کنید.

3. سپس، با استفاده از رابط کاربری PLC، می توانید تأثیر تایمرها را در عمل مشاهده کنید.

استفاده از تایمرها در برنامه نویسی PLC در نرم افزار TIA Portal ساده است و با تنظیمات پیشرفته می توان عملکرد آن ها را مطابق با نیازهای خاص صنایع تنظیم کرد. از تایمرهای TON، TOF، و TP می توان در بسیاری از فرآیندهای صنعتی برای زمان بندی و تأخیر استفاده کرد. نرم افزار TIA Portal همچنین امکاناتی برای تست، عیب یابی، و شبیه سازی برنامه ها فراهم می کند تا اطمینان حاصل کنید که برنامه ها به درستی اجرا می شوند.
